怎么測量電抗器電抗值？電抗器還要哪些測試(下)

    怎么測量電抗器電抗值？電抗器還要哪些測試(下)

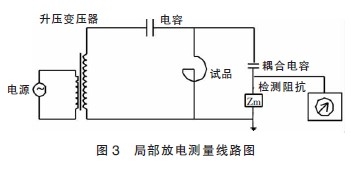

    需注意的是，對試品來說，只需施加相應的電流，其上產生的電壓即達到要求，而對于升壓變壓器，其輸出電壓為回路阻抗與流經電流的乘積，諧振時回路阻抗較低，因而輸出電壓會較低，這對試驗設備的容量要求不高，如條件允許，也可不需升壓變壓器（測試線路見圖3）。

    3、雷電沖擊試驗
    在電抗器試驗項目中，雷電沖擊試驗是作為型式試驗和繞組過電壓試驗（或感應耐壓試驗）的替代試驗（例行試驗）。由于很多企業不具備繞組過電壓試驗的能力，對這些企業來說，實際上雷電沖擊試驗已經成為產品例行試驗。

    1.1 雷電沖擊試驗下空心電抗器內繞組過電壓分布空心電抗器由于同包封內同高度位置的層間繞組電位相等，因而雷電沖擊試驗主要考核的是繞組匝間的絕緣性能。在空心電抗器高度方向上，繞組匝間電容分布均勻， 理論上繞組匝間的過電壓是均勻分布的，但對于高度較高的產品，由于下端繞組對下星型架（或均壓環）和地的電容、上端繞組對上星型架（或均壓環）的電容影響，將導致過電壓在繞組內的分布不均勻， 繞組中部電位梯度將高于兩端的電位梯度。

    對于干式空心電抗器產品，在制作時需控制高度，以確保繞組匝間電壓的分布均勻，對于特高電壓的產品，可考慮將一個繞組拆分為若干個繞組串聯，這樣不僅能保證絕緣設計的合理性，產品的散熱也能得到保障。高壓干式空心電抗器產品合理設置均壓環能有效改善電位分布，從而改善繞組匝間過電壓分布。

    1.2 小電感空心電抗器的雷電沖擊試驗
    對于小電感（＜20mH）的空心電抗器，進行雷電沖擊試驗時調波將非常困難，往往波尾很短，不能滿足標準要求。測試時，可根據情況采用如下方法：
（1）沖擊發生器盡可能多級并聯，以增大充電電容。
（2）適當減少波頭電阻，為抑制波頭過沖或振蕩，試品入波端應并聯電容。
（3）試品尾端串聯電阻再經示傷電阻接地，但尾端電壓不應超過其雷電沖擊耐受水平的75％。
（4）在波頭電阻兩端并聯電感。

    4、損耗測量
    1.1 測量方法受制作工藝偏差影響
    空心電抗器是多包封多層線匝繞制而成的電感繞組，對于大容量空心電抗器，由于包封和層數多，而每層的電流都由各層線的電感和層間互感確定，因此自感和互感決定了電抗器各層的電流分布，層間電流分布不均勻時繞組的損耗與設計值會產生明顯偏差。

    對于三相“一”字安裝、“品”字安裝或三相分散安裝的磁耦合系數小于5％的電抗器，三相繞組的損耗分別測量，可通過三只繞組的損耗偏差進行分析；對磁耦合系數不小于5％的電抗器，除進行三相電源同時測試損耗外，建議分別對每相單獨進行損耗測試，以利于判斷產品制作質量。

    1.2 測量結果受試驗區域鋼結構件影響
    空心電抗器測試時，磁通全部通過空氣形成回路，因而磁通會對試驗區域附近的鋼結構件產生渦流，導致空心電抗器損耗增加。由于大型空心電抗器的功率因數極低，常規的互感器、瓦特表已不可能測試出準確的損耗值，需采用帶屏蔽、高準確度的互感器（角差小）和低功率因數的功率計配合測量，或采用介損電橋進行單相電抗器tanδ測量，然后計算電抗器等效損耗的交流電阻，從而得出電抗器的等值損耗。試驗接線也非常講究， 電容補償塔需盡量遠離試品，試驗接線在軸向盡可能保持同一平面（磁通方向），同時接線還需沿電抗器徑向方向走線（如圖1），多根接線盡量合成一束，減少磁通穿過線路形成的環流導致?lián)p耗增加。

    三、結束語
    隨著空心電抗器產品在電力系統中的使用越來越廣泛，電抗器產品的試驗方法已得到各生產企業和使用單位的普遍關注，很多用戶根據自身的使用環境，提出了一些標準中并未規定的試驗要求，這需要生產企業和使用單位進行協商確定可行的試驗方案。空心電抗器的試驗是一項需要高度細心、耐心的工作，同時也需要在試驗中不斷積累知識和經驗，為試驗結果的分析和改進試驗方法提供支持。
